عملية تركيب معدات تخزين الطاقة الكهروضوئية والاحتياطات

2025-07-28

مع التطور السريع للصناعة الكهروضوئية، زاد عدد محطات توليد الطاقة لتخزين الطاقة الكهروضوئية تدريجيا. لا يعرف العديد من الأصدقاء المبتدئين الكثير عن عملية التثبيت والاحتياطات الخاصة بمعدات تخزين الطاقة الكهروضوئية. اليوم،بونادايلخص بإيجاز عملية التثبيت والاحتياطات الخاصة بأنظمة تخزين الطاقة الكهروضوئية للرجوع إليها من قبل الأصدقاء المبتدئين.

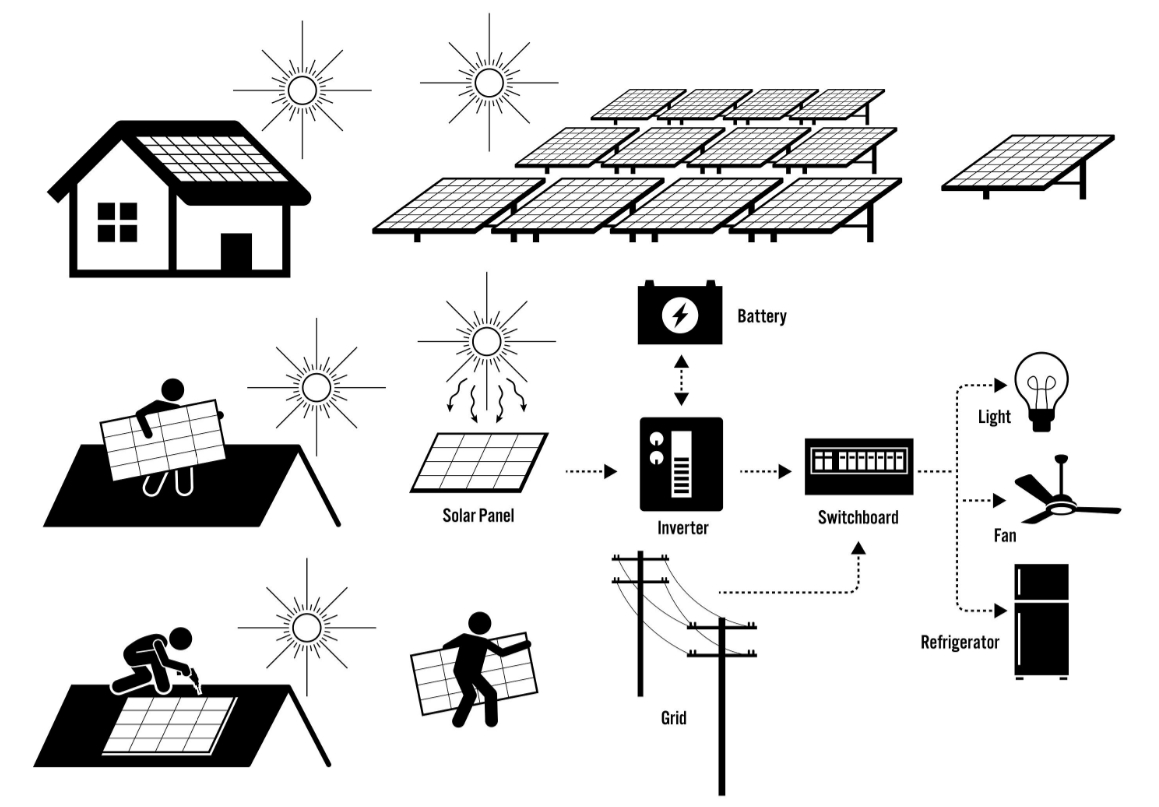

الضوئيةنظام تخزين الطاقةيتكون بشكل أساسي من المصفوفات الكهروضوئية (الألواح الكهروضوئية)، وأجهزة التحكم، وحزم البطاريات، وعاكسات التيار المستمر/التيار المتردد، وأحمال الطاقة، وما إلى ذلك، وتتضمن أيضًا وحدات تحكم الشحن والتفريغ، والبطاريات، ووصلات العاكس، وبعض أنظمة تخزين الطاقة الكهروضوئية تشمل أيضًا أنظمة التحكم في تتبع الطاقة الشمسية.

يقدم ما يلي احتياطات التثبيت لكل رابط.

المصفوفة الكهروضوئية (اللوحة الكهروضوئية)

يجب اتخاذ الاحتياطات التالية عند تركيب المصفوفة الكهروضوئية:

قبل التثبيت، يجب اختبار الوحدات الكهروضوئية أولاً. يمكن استخدام مقياس متعدد لاختبار قيمة الجهد للوحدات الكهروضوئية، ويجب تسجيل بيانات الاختبار وحفظها للتتبع والمقارنة لاحقًا.
يجب أن يضمن مبدأ تخطيط الوحدات الكهروضوئية أن الوحدات الكهروضوئية يمكنها استقبال أكبر قدر ممكن من الإشعاع الشمسي على مدار العام، والتأكد من عدم وجود عائق بين الوحدات.
أثناء التخطيط، يجب تحديد زاوية ميل الوحدات الكهروضوئية وفقًا لخط العرض المحلي. بالنسبة للمصفوفات الكهروضوئية الثابتة، عادة ما تعتمد الوحدات الكهروضوئية نفس زاوية الميل؛ بالنسبة للمصفوفات الكهروضوئية ذات زوايا الميل المعدلة موسميًا، يجب تحديد زاوية ميل الوحدات الكهروضوئية وفقًا لمبدأ استقبال الحد الأقصى من الإشعاع الشمسي.
يجب أن تستوفي المسافات الأمامية والخلفية واليسار واليمين للوحدات الكهروضوئية متطلبات معينة لضمان عدم حجب الوحدات الكهروضوئية بظلال الوحدات المجاورة من الساعة 9:00 إلى الساعة 15:00 يوميًا؛ يجب تحديد تباعد المصفوفة العلوية والسفلية للوحدات الكهروضوئية وفقًا لمواصفات الوحدات الكهروضوئية المختارة للتأكد من عدم حجبها بظلال وحدات الصف الأمامي عند الظهر في الانقلاب الشتوي.
يجب أن يكون تركيب الوحدات الكهروضوئية ثابتًا وموثوقًا، ويجب أن يتوافق مع متطلبات الميكانيكا الإنشائية. يجب أن يكون الاتصال بين الوحدات الكهروضوئية أو المصفوفات والأقواس ثابتًا وموثوقًا. بالنسبة للوحدات الكهروضوئية الثابتة، يجب أن تكون أقواس المصفوفات متصلة بقوة بالأساس. بالنسبة للوحدات الكهروضوئية المثبتة على السطح، يجب اتخاذ تدابير العزل المناسبة لمنع تسرب مياه الأمطار إلى المنزل.
بعد تثبيت مجموعة الوحدات الكهروضوئية، يجب توصيل جميع الوحدات الكهروضوئية على التوالي وبالتوازي، وتثبيتها بين الوحدات الكهروضوئية وقوس الصفيف، وبين قوس الصفيف والأساس. وفي الوقت نفسه، من الضروري التأكد من أن مجموعة الوحدات الكهروضوئية يمكنها مقاومة هجوم أقصى قوة رياح محلية. إذا لزم الأمر، يجب تركيب قضبان سحب مقاومة للرياح وفحصها بانتظام.
أثناء تركيب الوحدات الكهروضوئية، ينبغي الاهتمام بحماية الوحدات الكهروضوئية. ينبغي منع تعرض الوحدات الكهروضوئية للضرب أو الدوس عليها أو إتلافها بأي شكل آخر. لا ينبغي أن تتعرض الوحدات الكهروضوئية لتأثيرات واهتزازات وقذف شديدة أثناء النقل والتخزين والتركيب، وذلك لتجنب الشقوق المخفية أو تلف الوحدات الكهروضوئية. أثناء عملية التثبيت، يجب الانتباه إلى موضع صندوق توصيل الوحدة الكهروضوئية، ويجب أن يكون أداء الختم لصندوق التوصيل جيدًا. في الوقت نفسه، يجب أن يكون الصمام الثنائي الالتفافي في صندوق التوصيل متصلاً بإحكام. في حالة تلف صندوق التوصيل أو سقوط الصمام الثنائي، يجب استبداله أو إصلاحه في الوقت المناسب.

المراقب المالي

يجب ملاحظة النقاط التالية عند تثبيت وحدة التحكم:

عادة ما يتم تثبيت وحدة التحكم في الداخل. أثناء التثبيت، تأكد من أن قناة تبديد الحرارة لوحدة التحكم خالية من العوائق وتتمتع بظروف تهوية جيدة حتى تتمكن وحدة التحكم من تبديد الحرارة في الوقت المناسب أثناء التشغيل.
يجب تثبيت وحدة التحكم بالقرب من البطارية، ولكن يجب فصلهما بمواد عازلة للحرارة لمنع الحرارة المنبعثة من البطارية من التأثير على التشغيل العادي لوحدة التحكم.
يجب أن تكون أسلاك توصيل وحدة التحكم أنيقة ومنظمة، ويجب أن تكون أطراف الأسلاك محددة بوضوح لتسهيل الصيانة والإصلاح اللاحقة. وفي الوقت نفسه، احرص على عدم توصيل الأقطاب الموجبة والسالبة في الاتجاه المعاكس عند توصيل الأسلاك لتجنب إتلاف وحدة التحكم.
بعد التثبيت، يجب تصحيح أخطاء وحدة التحكم للتحقق مما إذا كانت وظائفها طبيعية. أولاً، يجب تعيين المعلمات المختلفة لوحدة التحكم، مثل جهد الشحن، جهد التفريغ، جهد حماية الشحن الزائد، جهد حماية الإفراط في التفريغ، إلخ. ثم محاكاة حالة عمل النظام الكهروضوئي للتحقق مما إذا كان يمكن لوحدة التحكم بدء تشغيل النظام الكهروضوئي وإيقافه بشكل طبيعي، وما إذا كان يمكنه ضبط تيار الشحن والتفريغ تلقائيًا وفقًا لطاقة البطارية، وما إلى ذلك.

حزمة البطارية

يجب اتخاذ الاحتياطات التالية عند تركيب مجموعة البطارية:

عادة ما يتم تركيب البطاريات في الداخل. يجب أن يكون موقع التثبيت بعيدًا عن مصادر الحريق والمواد القابلة للاشتعال والانفجار، ويجب أن تكون حزمة البطارية جيدة التهوية لمنع الحرارة المتولدة من البطارية أثناء الشحن والتفريغ من عدم القدرة على التبدد والتسبب في ارتفاع درجة الحرارة.
يجب أن تكون حزمة البطارية مستقرة أثناء التثبيت. يمكن تثبيته باستخدام حامل أو صينية بطارية مخصصة. وفي الوقت نفسه، يجب أن تكون المسافات بين البطاريات مناسبة لتسهيل تبديد الحرارة والصيانة.
يجب أن تكون أسلاك التوصيل الخاصة بحزمة البطارية من الكابلات المناسبة، ويجب أن يكون الاتصال ثابتًا وموثوقًا لتجنب سوء الاتصال أو قصر الدائرة. عند الاتصال، انتبه إلى تسلسل اتصال الأقطاب الإيجابية والسلبية لتجنب الاتصال العكسي.
بعد التثبيت، يجب شحن حزمة البطارية وتفريغها للتحقق مما إذا كان أدائها طبيعيًا. أولاً، يجب أن تكون حزمة البطارية مشحونة، ثم يجب إجراء اختبار التفريغ بعد شحنها بالكامل. يجب تسجيل الجهد والتيار ووقت التفريغ لحزمة البطارية لتسهيل التحليل والتقييم اللاحق لأداء حزمة البطارية.
بالنسبة للبطاريات التي تتطلب صيانة دورية (مثل بطاريات الرصاص الحمضية)، يجب إجراء الصيانة الدورية وفقًا لدليل الصيانة المقدم من الشركة المصنعة، مثل الاستبدال المنتظم للإلكتروليت وتنظيف سطح البطارية وما إلى ذلك، لضمان عمر الخدمة وأداء البطارية.

محول تيار مستمر/تيار متردد

يجب ملاحظة النقاط التالية عند تركيب عاكس التيار المستمر/التيار المتردد:

يجب تركيب العاكس في بيئة جافة جيدة التهوية بدون غازات قابلة للتآكل. تجنب تثبيته في الأماكن الرطبة أو المعرضة للماء لضمان التشغيل الطبيعي وعمر الخدمة للعاكس.
يجب ضمان استقرار العاكس أثناء التثبيت. يمكن استخدام شريحة أو صينية تثبيت خاصة لإصلاحها. وفي الوقت نفسه، يجب أن تكون المسافة بين العاكس والأشياء المحيطة مناسبة لتسهيل تبديد الحرارة والصيانة.
يجب توصيل أطراف إدخال التيار المستمر وإخراج التيار المتردد للعاكس بالمصفوفة الكهروضوئية والشبكة أو الحمل على التوالي. عند توصيل الأسلاك، انتبه إلى تسلسل الاتصال للأقطاب الموجبة والسالبة وصحة تسلسل الطور لتجنب الاتصال العكسي أو تسلسل الطور الخاطئ.
بعد التثبيت، يجب تصحيح أخطاء العاكس واختباره للتحقق مما إذا كانت وظيفته طبيعية. أولاً، يجب ضبط ومعايرة معلمات العاكس، مثل نطاق جهد الإدخال وجهد الخرج والتردد. ثم قم بمحاكاة حالة عمل النظام الكهروضوئي للتحقق مما إذا كان يمكن للعاكس أن يبدأ ويغلق بشكل طبيعي، وما إذا كان يمكنه ضبط طاقة الخرج تلقائيًا وفقًا لقوة المصفوفة الكهروضوئية، وما إلى ذلك. وفي الوقت نفسه، يجب اختبار شكل موجة الخرج والمحتوى التوافقي للعاكس للتأكد من أنه يلبي متطلبات شبكة الطاقة أو الحمل.

اعتبارات أخرى

الحماية من الصواعق والتأريض: تحتاج أنظمة تخزين الطاقة الكهروضوئية عادة إلى تركيب معدات الحماية من الصواعق، مثل مانعات الصواعق ومانعات الصواعق، لضمان حماية النظام من الصواعق. عند تركيب معدات الحماية من الصواعق، انتبه إلى توصيلها وتأريضها بأجزاء أخرى من النظام لضمان الحماية من الصواعق.
حماية السلامة: عند تركيب نظام تخزين الطاقة الكهروضوئية، يجب الانتباه إلى تدابير حماية السلامة، مثل وضع علامات تحذير السلامة وتركيب حواجز الحماية، لمنع الإصابات العرضية الناجمة عن اللمس العرضي أو الدخول إلى المناطق الخطرة.
مد الكابلات: يجب وضع الكابلات في نظام تخزين الطاقة الكهروضوئية بشكل أنيق ومنظم لتجنب التقاطع والارتباك. يجب أن تكون وصلات الكابلات على اتصال جيد وأن تكون ثابتة بإحكام، ويجب اتخاذ التدابير المناسبة لمقاومة الماء لمنع غزو المطر أو الرطوبة والتسبب في حدوث دوائر قصيرة أو تسرب.
تصحيح أخطاء النظام: بعد تركيب نظام تخزين الطاقة الكهروضوئية، يجب إجراء تصحيح شامل للنظام للتحقق مما إذا كانت وظائف كل جزء طبيعية وما إذا كان بإمكانها العمل معًا. أثناء عملية تصحيح الأخطاء، انتبه إلى مراقبة حالة التشغيل وتغييرات البيانات في النظام لاكتشاف المشكلات وحلها في الوقت المناسب.
الصيانة: يحتاج نظام تخزين الطاقة الكهروضوئية إلى صيانة دورية أثناء التشغيل، مثل تنظيف الغبار الموجود على سطح المصفوفة الكهروضوئية، وفحص الاتصال بين الكابلات والموصلات، واختبار جهد البطارية والجاذبية النوعية للإلكتروليت. يمكن أن تضمن الصيانة الدورية التشغيل المستقر للنظام على المدى الطويل وإطالة عمر الخدمة.

عملية تركيب معدات تخزين الطاقة الضوئية

تتضمن عملية تركيب معدات تخزين الطاقة الكهروضوئية بشكل عام الخطوات التالية:

مسح الموقع وتصميمه: قبل البدء في التثبيت، يلزم إجراء مسح وتصميم تفصيلي لموقع التثبيت. يتضمن ذلك تقييم تخطيط المصفوفة الكهروضوئية، وتحديد عدد المكونات ومواصفاتها، واختيار وحدات التحكم المناسبة، وحزم البطاريات، والعاكسات وغيرها من المعدات، وتصميم مخطط دائرة النظام وخطة الأسلاك.
شراء المعدات وإعدادها: وفقًا لمتطلبات التصميم، قم بشراء المكونات الكهروضوئية المطلوبة وأجهزة التحكم وحزم البطاريات والعاكسات والكابلات والأقواس وغيرها من المواد والمعدات، وقم بإعداد الأدوات والأدوات اللازمة للتركيب.
بناء الأساس وتركيب الدعم: وفقًا لرسومات التصميم، يتم تنفيذ بناء الأساس للمصفوفة الكهروضوئية وتركيب الدعم. التأكد من ثبات ومتانة الدعم، وأن الوحدات الكهروضوئية يمكن تركيبها بشكل صحيح واستقبال أقصى قدر من الإشعاع الشمسي.
تركيب الوحدة الكهروضوئية: قم بتثبيت الوحدات الكهروضوئية على الحامل وفقًا لخطة التخطيط المحددة مسبقًا، وتأكد من أن الاتصال بين الوحدات ثابت وموثوق. أثناء عملية التثبيت، انتبه إلى حماية سطح الوحدات الكهروضوئية وصندوق التوصيل لتجنب التلف أو سوء الاتصال.
مد الكابلات والأسلاك: قم بوضع الكابلات وتوصيل الأجهزة المختلفة وفقًا لمخطط الدائرة وخطة الأسلاك. تأكد من أن مواصفات الكابل وطوله تلبي المتطلبات، وأن أطراف الأسلاك ثابتة وموثوقة، وأن الأقطاب الموجبة والسالبة متصلة بشكل صحيح. أثناء عملية توصيل الأسلاك، انتبه إلى إجراءات مقاومة الماء والغبار لضمان سلامة وموثوقية الأسلاك.
تصحيح أخطاء النظام واختباره: بعد تثبيت جميع المعدات، يتم إجراء تصحيح أخطاء النظام واختباره. تحقق مما إذا كانت وظائف كل جهاز طبيعية، وما إذا كان النظام يمكن أن يعمل بشكل طبيعي، واختبار معلمات أداء النظام مثل الجهد والتيار والطاقة وما إلى ذلك. وينبغي تعديل أي مشاكل تنشأ وإصلاحها في الوقت المناسب لضمان استقرار وموثوقية النظام.
القبول والتسليم: بعد تصحيح أخطاء النظام واختباره، يتم تنفيذ أعمال القبول. تحقق مما إذا كانت جودة تركيب النظام ومعايير الأداء والسلامة تلبي متطلبات التصميم والمعايير ذات الصلة. بعد القبول، سيتم تسليم النظام إلى العميل، وسيتم توفير أدلة التشغيل والصيانة ذات الصلة ودعم خدمة ما بعد البيع.

باختصار، يعد تركيب معدات تخزين الطاقة الكهروضوئية عملية معقدة ودقيقة تتطلب معرفة ومهارات مهنية. من خلال اتباع عملية التثبيت والاحتياطات الصحيحة، يمكن ضمان السلامة والموثوقية والتشغيل المستقر على المدى الطويل لنظام تخزين الطاقة الكهروضوئية.
