مخطط نظام الألواح الشمسية: الأنواع والمكونات وكيف يعمل

2025-06-19

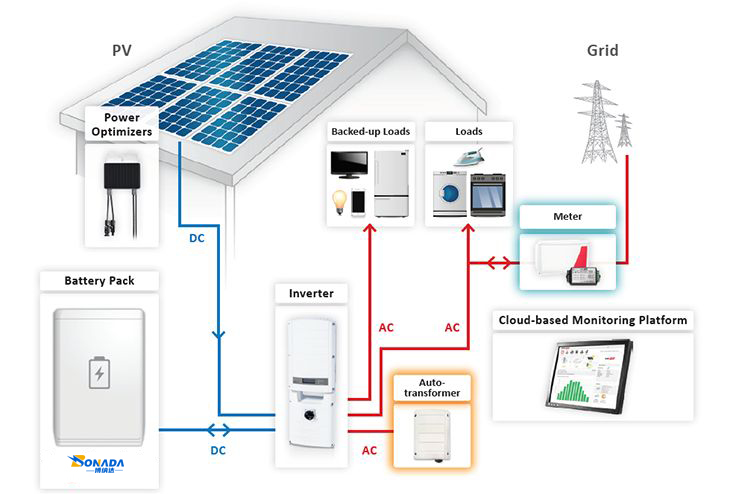

بوناداسوف نناقش تفاصيل مخطط نظام الألواح الشمسية، والذي سيغطي الفئتين الرئيسيتين للأنظمة الكهروضوئية (المستقلة والمرتبطة بالشبكة)، ومكونات النظام الرئيسية - المصفوفة الشمسية والعاكس، وكيفية عملهما معًا لإدخال الطاقة الشمسية وتحويلها إلى كهرباء قابلة للاستخدام. سيكون هناك أيضًا رسم تخطيطي مضمن حتى تتمكن من تصور بنية النظام بسهولة.

تصنيف النظام

ينقسم نظام توليد الطاقة الكهروضوئية إلى نظام كهروضوئي مستقل ونظام كهروضوئي متصل بالشبكة.

النظام الكهروضوئي المستقل: مناسب للتطبيقات خارج الشبكة (أي المواقع التي لا تتوفر فيها إمكانية الوصول إلى الشبكة الكهربائية) التي تعتمد على حزم البطاريات لتخزين الكهرباء للاستخدام طوال اليوم، وإنتاج الحمل على أساس مستقر دون الاعتماد على الوصول إلى الشبكة.
النظام الكهروضوئي المرتبط بالشبكة: متصل بالسلسلة الكهربائية في نظام توزيع الطاقة العام، مما يتيح إمكانية نقل الكهرباء الزائدة مرة أخرى إلى الشبكة (في حالة وجود أي خطط لتعويض الطاقة)، وسحب الطاقة من الشبكة الكهربائية عندما لا تتوفر طاقة شمسية كافية - يعمل هذا التكوين بشكل جيد للتطبيقات السكنية والتجارية التي لديها إمكانية الوصول إلى الشبكة.

وظائف مكونات النظام

يتكون نظام توليد الطاقة الكهروضوئية منخلية شمسيةالمصفوفة، وحزمة البطارية، ووحدة التحكم في الشحن والتفريغ، والعاكس، وخزانة توزيع التيار المتردد، ونظام التحكم في تتبع الطاقة الشمسية وغيرها من المعدات.

مصفوفة الخلايا الشمسية: الجهاز الأساسي لتوليد الطاقة، حيث يقوم بتحويل الإشعاع الشمسي إلى تيار مباشر (DC) عن طريق التأثير الكهروضوئي.
حزمة البطارية: يخزن فائض طاقة التيار المستمر التي تنتجها مجموعة الخلايا الشمسية للاستخدام أثناء الليل أو فترات ضوء الشمس المنخفضة.
التحكم في الشحن والتفريغr: يمنع الشحن الزائد أو التفريغ الزائد، مما يطيل عمر البطارية ويضمن سلامة النظام.
العاكس: الجهاز الذي يقوم بتغيير خرج التيار المستمر لحزمة البطارية أو مجموعة الخلايا الشمسية إلى تيار متردد (AC) لاستخدامه في تشغيل الأحمال المنزلية أو التجارية أو الصناعية.

التعليمات

س1:ما هو فرق التكلفة بين أنظمة الطاقة الشمسية (المستقلة) خارج الشبكة مقابل الأنظمة المتصلة بالشبكة؟؟

ج1: تعد أنظمة الطاقة الشمسية خارج الشبكة أكثر تكلفة بشكل عام لأنها تتطلب حزم بطاريات إضافية لتخزين الطاقة. في المقابل، تعد الأنظمة المتصلة بالشبكة أقل تكلفة لأنها لا تستخدم مجموعات بطاريات كبيرة، على الرغم من أنه قد تكون هناك رسوم للاتصال بالشبكة اعتمادًا على اللوائح المحلية.

س2:هل يمكنني إضافة حزمة بطارية إلى نظام الألواح الشمسية المتصل بالشبكة لاحقًا؟

ج2: نعم. يمكن تعديل غالبية أنظمة الطاقة الشمسية المتصلة بالشبكة لإضافة حزمة بطارية، والتي ستحتاج أيضًا إلى وحدة تحكم متوافقة في الشحن والتفريغ، مما يمكنها من التحول إلى وضع خارج الشبكة أثناء انقطاع التيار الكهربائي. يعد هذا خيارًا رائعًا للعملاء الذين يريدون تعليقات الشبكة والطاقة الاحتياطية.
