نظام توليد الطاقة الشمسية خارج الشبكة: دليل مطابقة المكونات والجهد
2025-05-19
يعمل نظام توليد الطاقة الكهروضوئية خارج الشبكة بشكل أساسي على حل مشكلة الكهرباء الأساسية للمقيمين في مكان تنعدم فيه الكهرباء أو تكون محدودة. المكونات الرئيسية لنظام توليد الطاقة الكهروضوئية خارج الشبكة هي الوحدات الكهروضوئية والأقواس وأجهزة التحكم والعاكسات والبطاريات الغروية وأنظمة توزيع الطاقة. تحتوي الأنظمة خارج الشبكة على عدد أكبر من وحدات التحكم والبطاريات الغروية مقارنة بالأنظمة المتصلة بالشبكة الكهروضوئية، ويقوم العاكس بتشغيل الحمل مباشرة، مما يجعل النظام الكهربائي أكثر تعقيدًا. ونظرا لهذا التعقيد وأننظام خارج الشبكةقد يكون المزود الوحيد للكهرباء للمستخدمين، ويمكن أن يعتمد المستخدمون بشكل كامل على النظام، وبالتالي يجب أن يكون التصميم والتشغيل المناسبين للنظام خارج الشبكة موثوقين.

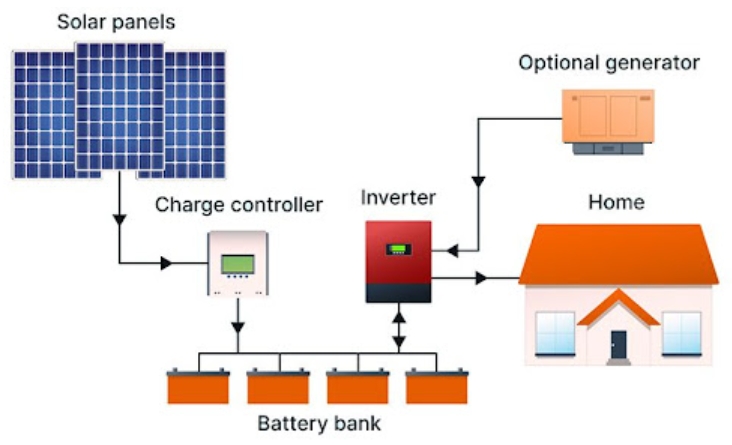

خارج الشبكة نظام توليد الطاقة الشمسية
1. يجب أن تكون الفولتية للوحدة والبطارية الغروية متسقة. في حالة وحدة التحكم الشمسية من نوع PWM والبطارية الغروية، يتم توصيلهما من خلال مفتاح إلكتروني، وفي ما بينهما لا يكونان مغويًا أو أي شيء آخر. يجب أن يكون جهد الوحدة بين 1.2-2.0 مرة من جهد البطارية. على سبيل المثال، إذا كانت بطارية 24 فولت، فيجب أن يكون جهد إدخال الوحدة بين 30-50 فولت. تحتوي وحدة التحكم من النوع MPPT على مفتاح مرحلة ودوائر مغو وغيرها بينهما. ويمكن أن تشمل أي شيء من نسبة الجهد 1.2-3.5 مرة. لذلك مرة أخرى، إذا كانت بطارية 24 فولت، يمكن أن يكون جهد إدخال الوحدة في أي مكان من 30 إلى 90 فولت.
2. يجب أن تكون طاقة خرج المكون مماثلة تقريبًا لمعدل طاقة وحدة التحكم. على سبيل المثال، إذا كانت وحدة التحكم 48V30A، فيمكن أن تعادل طاقة الخرج 1440VA. يجب أن يكون تصنيف مكون 1500 واط مناسبًا. هناك طريقة محتملة لحل هذه المشكلة مباشرةً وهي TC من خلال تأكيد جهد وحدة التحكم ثم تقسيم طاقة المكون لتقييم تصنيف تيار الخرج المطلوب.
3. إذا لم يكن عاكس واحد كافيًا، فسيتم توصيل العاكسين بالتوازي. سيتم توصيل مخرجات نظام خارج الشبكة الكهروضوئية بالحمل. يجب توصيل الخرج بالتوازي بحيث يكون الطور والسعة مختلفين عند خرج تيار الجهد من كل عاكس. في حالة حدوث هذا الموقف، قم بتزويد العاكس بوظيفة متوازية لمخرجاته.
2. يجب أن تكون طاقة خرج المكون مماثلة تقريبًا لمعدل طاقة وحدة التحكم. على سبيل المثال، إذا كانت وحدة التحكم 48V30A، فيمكن أن تعادل طاقة الخرج 1440VA. يجب أن يكون تصنيف مكون 1500 واط مناسبًا. هناك طريقة محتملة لحل هذه المشكلة مباشرةً وهي TC من خلال تأكيد جهد وحدة التحكم ثم تقسيم طاقة المكون لتقييم تصنيف تيار الخرج المطلوب.
3. إذا لم يكن عاكس واحد كافيًا، فسيتم توصيل العاكسين بالتوازي. سيتم توصيل مخرجات نظام خارج الشبكة الكهروضوئية بالحمل. يجب توصيل الخرج بالتوازي بحيث يكون الطور والسعة مختلفين عند خرج تيار الجهد من كل عاكس. في حالة حدوث هذا الموقف، قم بتزويد العاكس بوظيفة متوازية لمخرجاته.
