شرح عملية تركيب الألواح الشمسية: التكاليف والجدول الزمني ودليل تكامل BESS

على الورق،عملية تركيب الألواح الشمسيةتبدو واضحة ومباشرة - التصميم والترخيص والتثبيت والتشغيل. في الواقع، تتطلب معظم المشاريع التنسيق بين المهندسين والسلطات المحلية وشركات المرافق، ويمكن أن تحدث تأخيرات صغيرة في كل مرحلة تقريبًا.

من خلال تجربة مشروعنا، تستغرق الدورة الكاملة عادةً4-8 أسابيعولكن ليس لأن التثبيت بطيء. غالبًا ما ينتهي العمل الفعلي في الموقع في غضون أيام قليلة — يعتمد الجدول الزمني الحقيقي على الموافقات والاتصال بالشبكة وتكوين النظام، خاصة عند التكامل معنظام تخزين طاقة البطارية (BESS).

مسح الموقع وتصميم النظام

كل شيء يبدأ بالفحص المناسب للموقع. وهذا هو المكان الذي يتم فيه منع العديد من المشكلات المستقبلية أو خلقها.

يقوم المهندسون بتقييم حالة السقف والتظليل وتوجيه الكابلات. في بعض الحالات، قد يتطلب ما يشبه "التثبيت البسيط" تعزيزًا هيكليًا أو إعادة تصميم بسبب سعة العاكس المحدودة أو قيود جهد السلسلة.

السماح (عادةً ما يكون أبطأ خطوة)

هذا هو المكان الذي تتأخر فيه المشاريع في كثير من الأحيان. يجب تقديم الوثائق إلى السلطات المحلية، وتختلف الجداول الزمنية للموافقة بشكل كبير حسب المنطقة.

في العديد من المشاريع الحقيقية، يحدث تنسيق التصاريح والمرافق بالتوازي، وليس بتسلسل واضح كما هو موضح في الرسوم البيانية.

ربط الشبكة

قبل اكتمال التثبيت، يجب مراجعة نظامك من قبل موفر الخدمة. الشاغل الرئيسي هو استقرار الشبكة، خاصة إذا كان نظامك يصدر طاقة زائدة.

إذا تم تضمين BESS، فقد تكون هناك حاجة إلى فحوصات إضافية لموازنة التحميل ومنطق حلاقة الذروة.

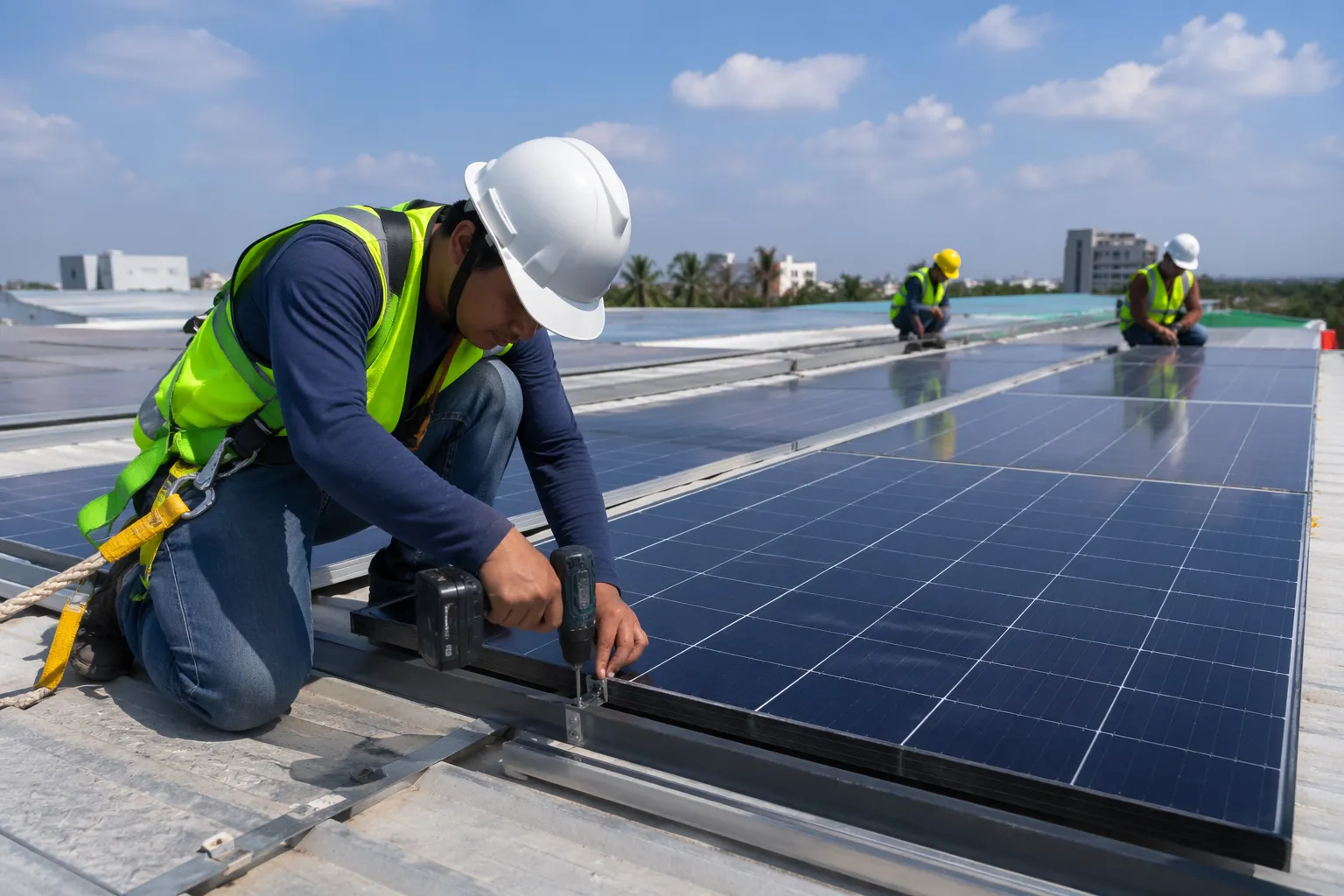

التثبيت في الموقع

ما يحدث بالفعل أثناء التثبيت

• هيكل التركيب:يتم تثبيت القضبان بشكل آمن على هيكل السقف.
• تركيب اللوحة:يتم تثبيت الوحدات ومواءمتها.
• الأعمال الكهربائية:أسلاك التيار المستمر، والاتصال العاكس، والتأريض.

أحد المفاهيم الخاطئة الشائعة هو أن التثبيت هو المرحلة الأكثر أهمية. في الواقع،تأتي معظم حالات الفشل طويلة المدى من التصميم الكهربائي السيئ، وليس من تركيب اللوحة.

على سبيل المثال، في أنظمة التيار المستمر ذات الجهد العالي، يتم توصيل السلاسل في سلسلة. إذا لم يتم تصميمه بشكل صحيح، يمكن أن يتجاوز الجهد الكهربي الحدود الآمنة (600 فولت-1000 فولت)، مما يؤدي إلى إجهاد العزل أو حتى مخاطر حدوث قوس كهربائي. إن مطابقة التصنيفات الحالية مع مواصفات العاكس لها نفس القدر من الأهمية - وهنا تكمن أهمية الهندسة ذات الخبرة.

تقتيش

بعد التثبيت، يقوم مفتش محلي بالتحقق من أن النظام يطابق الخطط المعتمدة ويتوافق مع معايير السلامة الكهربائية ومعايير السلامة من الحرائق.

عمليات الفحص الفاشلة ليست شائعة، وعادة ما يكون ذلك بسبب مشكلات التأريض أو متطلبات وضع العلامات.

إذن التشغيل (PTO)

حتى بعد اجتياز الفحص، لا يمكن تشغيل النظام على الفور. يجب على المنشأة إصدار موافقة رسمية.

يمكن أن تستغرق هذه الخطوة وحدها عدة أيام - أو أكثر - اعتمادًا على موفر الخدمة.

تفعيل النظام والتشغيل

بمجرد منح PTO، يتم تنشيط النظام واختباره. بالنسبة للأنظمة التي تحتوي على تخزين الطاقة، يتضمن ذلك ما يلي:

• تكوين نظام إدارة المباني
• إعداد معلمة الشحن/التفريغ
• تكامل نظام المراقبة

في هذه المرحلة، يبدأ النظام أخيرًا في توليد طاقة قابلة للاستخدام.

ما الخطأ الذي يحدث عادة؟

• السماح بالتأخير
• حجم العاكس غير صحيح
• عدم تطابق الجهد في تصميم السلسلة
• سوء إدارة الكابلات يؤدي إلى أخطاء طويلة المدى

نادرًا ما تكون هذه المشكلات مرئية في البداية، ولكنها يمكن أن تؤثر بشكل كبير على أداء النظام بمرور الوقت.

تذكير ودية

لا يتعلق مشروع الطاقة الشمسية بتركيب الألواح بقدر ما يتعلق بتصميم النظام بشكل صحيح من البداية. معظم مشكلات الأداء لا تأتي من الأجهزة، بل تأتي من سوء التخطيط وضعف التكامل الكهربائي.

إذا كنت تخطط لنظام يتضمن مساحة تخزين، فإن العمل مع فريق هندسي ذي خبرة ليس أمرًا اختياريًا - فهو ما يحدد ما إذا كان نظامك سيعمل بشكل جيد على مدار العشرين عامًا القادمة أم لا.

الأسئلة الشائعة حول الهندسة الميدانية: حقائق تركيب الطاقة الشمسية

1. "لماذا غالبًا ما يتم السماح بالجزء "الأغلى" من عملية التثبيت؟"

لأن التصريح ليس مجرد عمل ورقي، بل هو تدقيق للتصميم. إذا أدى تصميم سلسلة النظام الخاص بك إلى جهد يتجاوز1000 فولت تيار مستمر، سيقوم مفتش محلي بضبطه أثناء مرحلة مراجعة المستندات. إذا كان عليك إعادة تصميم المخطط للبقاء ضمن حدود سلامة الجهد بعد رفض التصريح، فإنك تدفع مقابل العمل الهندسي مرتين. التصميم المناسب مقدمًا هو الطريقة الوحيدة لتجنب "ضريبة السماح".

2. "استغرق التثبيت 3 أيام، ولكنني انتظرت شهرين حتى يصل جهاز PTO. لماذا؟"

هذا هو الاحتكاك الصناعي القياسي. التثبيت مادي. إذن التشغيل (PTO) هو أمر بيروقراطي. يجب أن تتحقق الأداة المساعدة من تكامل BESS وإعدادات تصدير الشبكة للتأكد من أنك لن تتسبب في عدم استقرار الشبكة المحلية (الامتثال لمكافحة الجزيرة). أنت تنتظر بشكل أساسي أن تتأكد الأنظمة الآلية للمرافق من أن موقعك آمن لتدفق الطاقة في الاتجاهين.

3. "هل صحيح أن معظم حالات فشل الطاقة الشمسية ليست بسبب الألواح نفسها؟"

قطعاً. اللوحات عبارة عن أجهزة متينة بشكل لا يصدق. الغالبية العظمى من مشكلات الأداء تنبع منالتكامل الكهربائي: سوء إدارة الكابلات مما يتسبب في دخول الرطوبة، أو التأريض غير المناسب مما يؤدي إلى أعطال أرضية، أو معلمات BMS (نظام إدارة البطارية) التي تم تكوينها بشكل خاطئ. إذا كان برنامج التثبيت الخاص بك لا يعرف كيفية التعامل مع تصنيفات التيار المستمر في صندوق التوصيل، فإن اللوحة ذات التصنيف الأفضل في العالم لن تنقذ نظامك من الفشل المبكر.

4. "ماذا يحدث في الموقع أثناء تشغيل BESS + Solar؟"

التكليف هو "الاختبار النهائي". إنه المكان الذي يختبر فيه المهندسونمنطق ذروة الحلاقة وموازنة التحميل. نحن لا نقوم بتشغيله فقط؛ نحن نحاكي فشل الشبكة لضمان انتقال النظام بأمان، والتحقق من أن معلمات شحن/تفريغ البطارية تتوافق مع ملف تعريف الحمل المنزلي لديك، والتأكد من أن برنامج المراقبة يقوم بالإبلاغ بشكل صحيح عن توفير الطاقة لديك في الوقت الفعلي.

5. "هل يمكنني تجاوز مرحلة "PTO" واستخدام الطاقة الشمسية بشكل خاص؟"

من الناحية الفنية، لا ينبغي عليك ذلك، وذلك لسبب وجيه جدًا:حماية الشبكة. بدون "إذن التشغيل" الرسمي، قد لا يكون نظامك مبرمجًا بشكل صحيح لإيقاف تصدير الطاقة إلى الشبكة عند تعطل الشبكة. إذا كان أحد عمال المرافق يقوم بإصلاح أحد الخطوط ويقوم نظامك بضخ الطاقة مرة أخرى، فإنك تشكل خطرًا مميتًا. لا تقم مطلقًا بتنشيط نظامك حتى تقر الأداة المساعدة رسميًا بالتثبيت.
